puurmasinate keevitaja tugevdamine

puurmasinate keevitaja tugevdamine

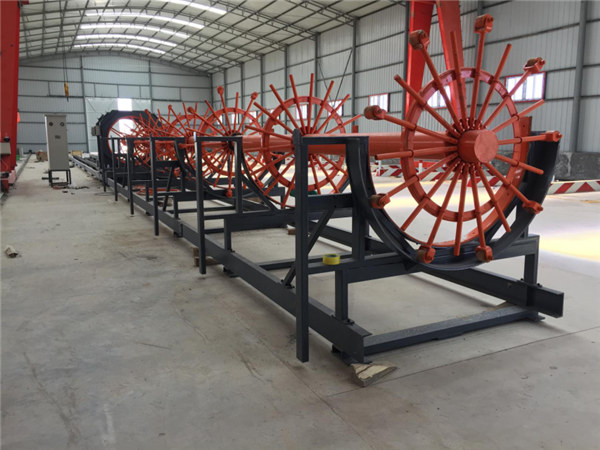

See pilemaster (puuri keevitus mahiin) seab PLC-l suure täpsusega vahekaugused.

. \ T puuri keevitusseade

Vastavalt ehitusnõuetele on pikisuunaline riba sattunud kinnitatud pöörlemisketta auku inimese poolt ja kinnitatakse, keevitatakse üks jalgade pea pikiriba külge ja pöörlev ketas tuuleneb ja pöördub tagasi fikseeritud kaugusele, et keevitada spiraaliba pikisuunale, see on nii, et moodustub puidust puur (keevitatud puur, armee puur).

Keevitatud puuri täpsus: armatuurpuur vajab jalatsite vahekauguse suurt täpsust, see pillmaster (puurkeevitusseade) seab seadme külge vaheldumisi läbi PLC, nii et see lubab kõrgel tasemel, tegelikult mõjutab jalgade vahekaugust pöörlemiskiirus ja liigub kiirus, nii et PLC juhtimisel ei pea muretsema.

Tehnilised parameetrid:

MudelRN-LH1250RN-LH1500RN-LH2000RN-LH2500
Kuhja puur dia.200-1250 mm300-1500 mm400-2000 mm400-2500mm
Puurkoorika kaal3000 kg4500 kg6000 kg8000 kg
Pikisuunaline riba dia.12-40mm12-40mm12-40mm12-40mm
Stirrupid dia.5-16mm5-16mm5-16mm5-16mm
Stirrupi pigi50-450mm50-450mm50-450mm50-450mm
Hüdrauliline jõud10 Mpa10 Mpa10 Mpa10 Mpa
Toide (sh toitejuhe)11kw13kw23kw30kw
Üldised mõõtmed (L * W * H)25 * 1,8 * 2m29 * 2 * 2,2 m30 * 2,5 * 2,8 m43 * 3 * 3,5 m
Kogukaal8T12T18T23T

Iseloomustavad funktsioonid

Suur tootlikkus:

Tavaliselt vajab see 10 töötajat, kes saavad ühe tööpäeva jooksul vähemalt 20 valmis puuri, 10 töötajat, mis jagunevad kaheks tööks vahetuseks, et aidata söötmist, keevitamist ja sisemist paigaldamist.

Stabiilne puuri kvaliteet:

Manuaalse puurimõõduga võrreldes võib mehhaniseerimise produktsioon jõuda parema puurikvaliteedi paranemiseni korrapärase spiraalse sammuga, seega on valmistatud puurid sama läbimõõduga ja kujuga, nende kvaliteet vastab täielikult eeldatavatele standarditele.

Madal tootmiskulud:

Võrreldes käsitsi puuri tegemisega pole vaja mehhaniseerimist, et sisemise rõngaga kinnitada traadi pikiteljega, mis võib säästa materjali maksumust 1%.

Lühike tõstmise aeg:

Malli abil on pikisuunalised vardad paigutatud ümbermõõdule ühtlaselt, nii et kergesti on võimalik kahte puuri kokku ühendada ja hoida tõstmise aega.

Töötajate paigutus

Tavaliselt on 5 töötaja kohta vahetustega

Söötmine: 2 töötajat

Keevitamine: 1 töötaja

Siserõngaste paigaldus: 2 töötajat

Nõutav töötaja arv ja selle paigutus pole kogu aeg fikseeritud, palun tehke muudatusi puuri suuruse järgi

Tootmismäär:

1000 mm dia Cage: kaks töö vahetust, 200-260 m päevas ühe masina kohta;

1250 mm dia. Cage: kaks töö vahetust, 180-230m päevas masina kohta;

1500 mm dia Cage: kaks töö vahetust, 150-200 m päevas ühe masina kohta.

Puurimallid:

Erineva läbimõõduga puuride tootmiseks kasutatakse erinevaid avaarvu numbreid. Iga mall sobib ühe konkreetse puuri diameetriga. Palun tehke vastav malli paigaldamine enne puuri tootmist. Kui ostja soovib toota erineva läbimõõduga puuri, kuid ilma sobiva mallita, palun öelge, et seal on kaks lahendust: 1. Pakume otse uut. 2. Ostja suudab seda teha vastavalt meie esitatud disaini joonisele kohalikus kohas.

Ringi segu pikemaks puuriks

Puuri vahelihase jaoks on kaks lahendust.

Terasest ribaülesüvend: keerake kaks lühikest terasvarda pikaks, seejärel pange pikk vardad mallidele ja keevispiraal neile, et teha pikk puur.

Puuri rõnga liigesed: tehke kaks lühikest puuri, mille pikkus on sama pikisuunaline. Seejärel pühkige kaks lühikest puuri pika pikkusega.

Siserõngaste paigaldus

Keelepuudulikkuse suurendamiseks soovitame sisemist rõngast paigaldada pärast seda, kui puur on kuju suhtes keevitatud.

Ja me tarnime sisemise rõnga valmistamiseks sobivat käekotti. Selle valmistatud rõngad ei ole täielikuks ringiks (C-kujuline) lihtsaks paigaldamiseks.

Paigalduskoha nõuded

1. Masin tuleb paigaldada ühtlasele tsemendimaale.

2. Paigalduskoha suurus: 12M + 2M masin: 30m pikkus ja 5m laiune

18M + 2M masin: 50 m pikkus ja 5 m laiune

3. Varikatust tuleks paigaldada pärast masina paigaldamist, muidu muutub see takistuseks.

4. Masina ja varikatuse paigaldamine peaks võtma arvesse valmis puuride kohaletoimetamist, mistõttu on 17-meetrine äärmiselt pikk veoauto lihtne pääseda.

5. Markeerimispostide paigutamist tuleb hoolikalt kaaluda, vastasel korral muutub see puuride tarnimise ajal takistuseks.

6. Toide: 380V 50KW

Paigaldatud võimsus: 7KW (sh keevitusseadmed)

Pinge kõikumine: 5% piires

Asetage toitekast juhtkilbi lähedale.

7. Lõppenud puurihoidla peaks olema nii suur kui võimalik, mis võib säilitada vähemalt 3-päevase toodangu. Tavaliselt toodetakse umbes 200 m pikkust puurit ühel päeval (2 vahetust).

8. Masina paigaldamiseks on vaja kraana ja taseme gabariiti. Vähemalt üks ostja töötaja peaks osalema masina paigaldamises ja testimistöös, et saada põhiteadmised selle masina käitamise ja hooldamise kohta.
